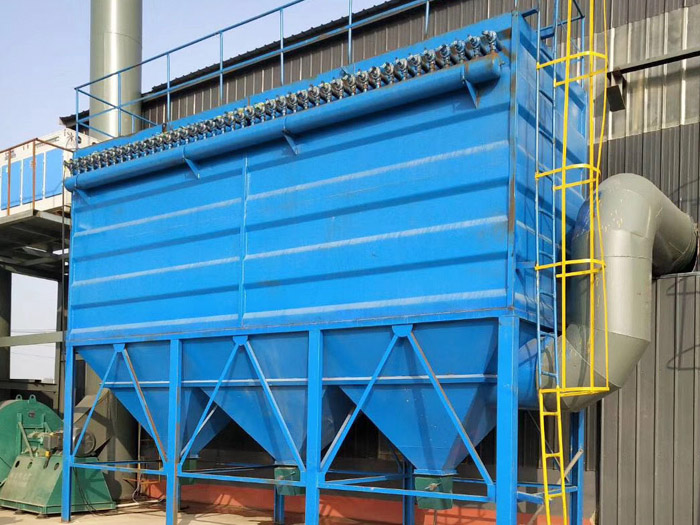

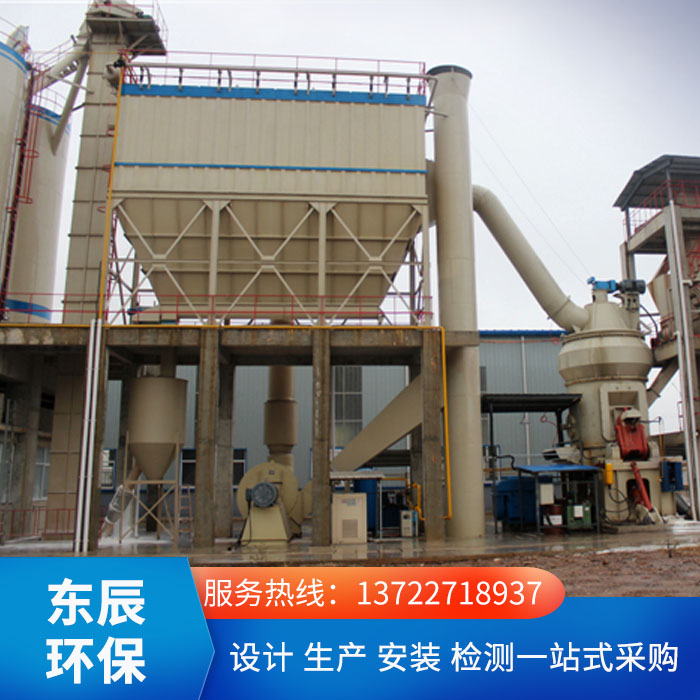

20噸鍋爐除塵器是新型長布袋除塵器的一種，普遍應用于電力、冶金、建材、化工等行業的鍋爐、煙氣除塵及物料回收、粉塵治理。20T鍋爐布袋收塵器是一種處理風量大、清灰效果好、除塵，占地面積小，運行穩定、性能，維修方便的大型除塵設備，該產品采用模塊式生產、質量穩定。已在電力、水泥、鋼鐵等行業成功應用。

20噸鍋爐除塵器工作原理：
鍋爐除塵器收塵口接入鍋爐的煙囪，煙塵廢氣經過除塵設備煙氣管道進風口，進入鍋爐除塵器灰斗，由灰斗內部阻擋 板的規劃，煙塵廢氣的氣流因為擋板的規劃，氣流上升進入濾室，猶疑氣流的改變，粗大的粉塵顆粒由自重沉降灰斗中。 剩下細微的粉塵上升進入濾室，有濾室的濾袋經過過濾，把粉塵廢氣阻攔過濾到濾袋外部，經過粉塵廢氣在濾袋上一過濾 ，變為凈氣，凈氣再次上升，進入凈氣室，在又風機再次吸入風機，由風機的旋轉負壓排到大氣中。

11、殼體設計壓力：靜態+5000Pa，-6500Pa。



20T鍋爐布袋收塵器的選型問題及過濾面積的確定：

1、為鍋爐的連續運行不受除塵設備運行或分區停運的限制，在負荷調整時有良好的、適宜的調節特性，在電廠運行的條件下能和穩定地連續運行，我公司技術人員選定除塵器的全過濾風速小于0.8m/min，經計算并合理考慮除塵器的布置，20T鍋爐確定本方案除塵器的過濾面積為1260m2，完滿足以上要求。
2、1250m2除塵器布置：（單）排共5個單元，每室設84條濾袋，每臺除塵器共有濾袋數量84×5= 420條。總過濾面積1260m2/臺。（以上除塵器布置方式、灰斗下法蘭離地高度和除塵器外形尺寸可根據現場情況適當調整）。
3、濾袋采用φ160×6000mm標準規格，采用布袋濾料（PPS+PTFE），覆膜處理。
4、采用外濾式過濾方式，除塵器的濾袋利用彈簧漲圈與花板自鎖聯接，干凈空氣與含塵氣體的分隔。濾袋由袋籠所支撐。
5、在清灰時由PLC發出脈沖信號給電磁脈沖閥（上海袋配），通過噴吹管噴出壓縮空氣，使濾袋徑向變形抖落灰塵。
6、設有頂部防雨棚，防止在環境條件下結露現象的發生及保護除塵器頂部裝置。
7、20噸鍋爐除塵器除塵系統設置了旁路管道，在鍋爐投油、煙溫異常、“四管”爆裂等狀態下使煙氣經旁路管道排放而不經過濾袋，從而地保護除塵器。
8、設置煙氣溫度在線檢測裝置，當煙氣溫度過高或過低，超預設報警值時，自動打開旁路系統閥門排放煙氣，保護濾袋。
9、進風氣流均布裝置，使進入除塵器的含塵氣體均勻地分布在每個濾袋，地防止了清灰過程中濾袋間的碰撞和磨擦，有利于濾袋使用壽命的延長。
10、灰斗設置振打清灰裝置，及時除塵器內的積灰，了除塵器灰斗卸灰的順利進行。
11、每個室進風口均設置離線閥，便于在線檢修。
