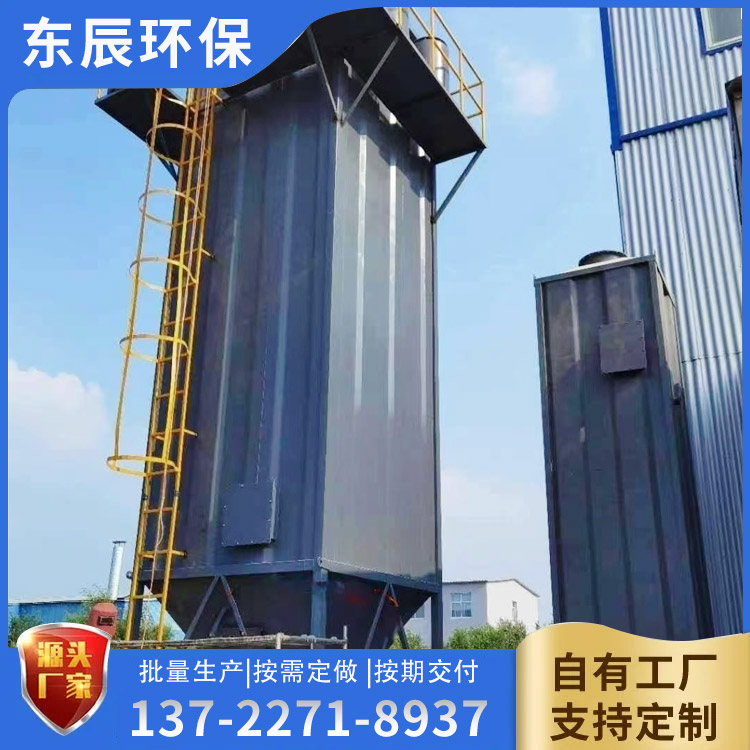

蜂窩式電捕焦油器的構造與列管式電捕焦油器相比，主要區別在于沉淀極為不銹鋼板制成的六邊型蜂窩管，是將通道截面由圓形改為正六邊形。兩個相鄰正六邊形共用一條邊，即靠中間的正六邊形的六條邊均被包圍它的六個正六邊 形所共用。這種由若干個六邊型組成的蜂窩狀管束限度地利用了電捕焦油器的面積，可根據處理煤氣量采用不同的蜂窩直徑和蜂窩數。蜂窩式電捕焦油器采用蜂窩式結構，結構緊湊，使用面積大，無電場空穴，煤氣處理量大，電捕系統阻力小，沉淀極表面積大，適用于煤氣處 理量大、要求電捕后煤氣中焦油含量低的場合。雖然但存在制造難度大．在運輸安裝過程中易產生誤差等缺點，但是隨著設備制造工藝水平的提高，只要安裝得當， 蜂窩式電捕焦油器的優點在生產中會越來越凸出受到人們的重視。
工作原理：
蜂窩式電捕焦油器設備利用陰極線在高壓電場中發射出來的電子，以及由電子碰撞空氣分子而產生的負離子來捕捉油煙粒子，使油煙粒子帶電，再利用電場的作用，使帶電油煙粒子被陽極圓筒所吸附，以達到除油煙的目的。

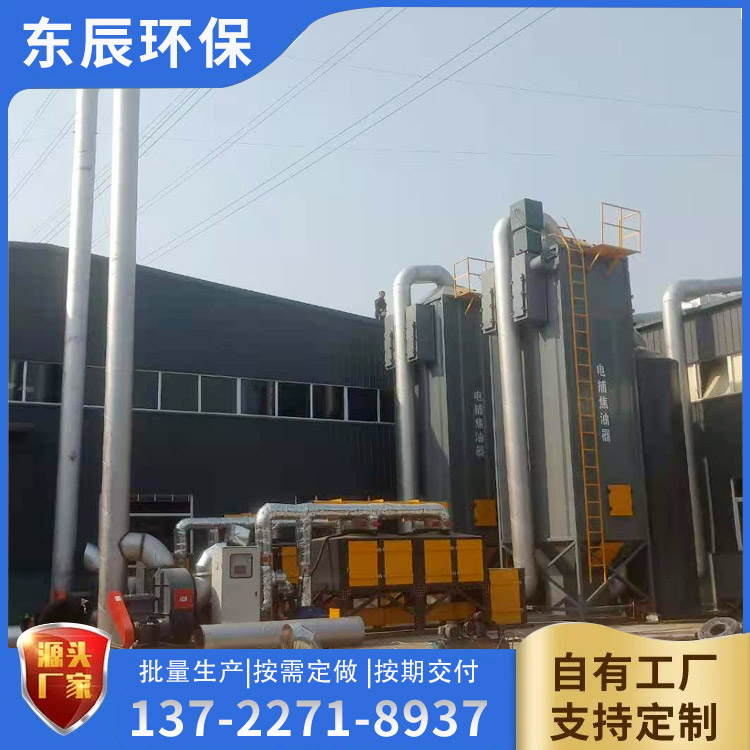

含油氣體先經集氣系統，由風機經管道輸送至蜂窩式電捕焦油器，經過濾器去除空氣中的大顆粒狀物體，然后經設備電場吸附采用高壓靜電吸附，由于某些行業廢氣具有油煙含量大、粉層多的特采用蜂窩式電場設計達到均風吸附的效果，達標排放。

設備特點：
1.電場本體采用不銹鋼板，不易積油，更容易清洗，而且直線度好，不容易閃絡打火。
2.具有專門的高壓靜電吸附室，采用蜂窩式電場，吸附面積大，風阻小，極間電場均勻，大大提高了吸附效果，提高了凈化效果。
3.采用耐高壓、高溫的鉬絲做陰極，其強度高、表面不燒蝕、不變形，從而確保了陰極電流密度穩定，提高了電離效果。
4.經多項案例，蜂窩式電捕焦油器凈化效率達到99％，處理后的焦油煙氣穩定達到相應排放標準。
蜂窩式電捕焦油器結構設計：

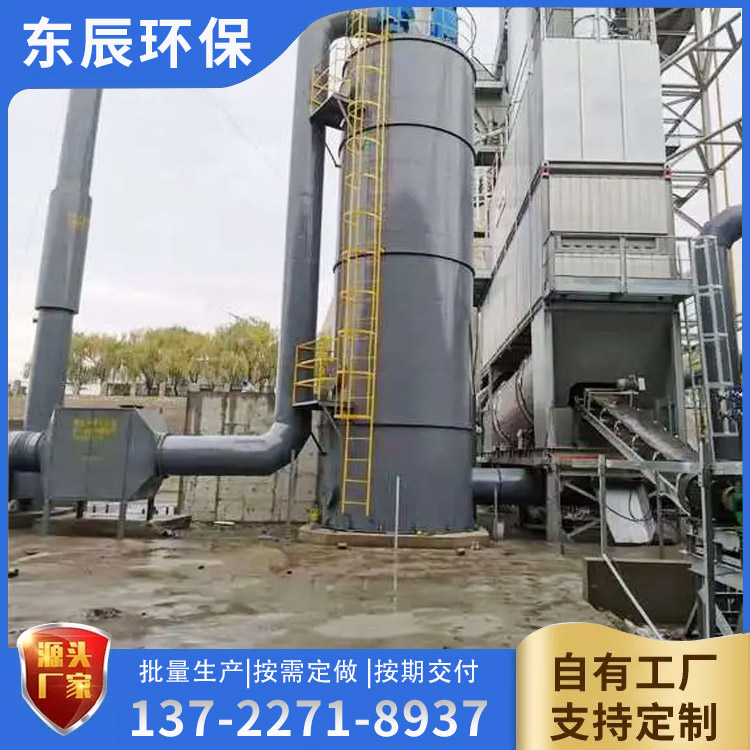

1、設備為一直立圓筒設備，殼體采用鋼板卷制，殼體頂蓋和底部分別為橢圓形、球形或錐形結構。
2、頂蓋上設有絕緣箱和饋電箱，并設有加熱裝置。
3、沉淀極是用鋼板軋制成六邊型蜂窩。它的焊接采用氬弧焊，和工裝設備進行焊接，產品。
4、它與管式電撲焦油器相比，由于沉淀極采用蜂窩形的，結構緊湊，處理風量大。安裝比較方便。
5、殼體內部有噴灑裝置，用以清洗電暈極和沉淀極上的焦油。
電捕焦油器技術參數：
1.介質：半水煤氣、焦?fàn)t煤氣、城市供煤氣、燒瓷業用煤氣等范疇系統中的煤焦油，粉塵等；
2.處理才能：3000~78000M3/H;（單臺）
3.除焦服從：≥98%
4.介質氧含量﹤0.8%
5.輸出電壓：0~140KV（選型）
6.輸出電流：0~1600mA （選型） 塔體構造：同心圓式、蜂窩式、管式、濕式。
